领航技术股份-干接点水浸传感器是工业与安防场景中最常用的漏液监测设备，核心特点是通过 干接点（无源开关）信号 输出报警状态，无需额外供电即可传输信号，适配各类 PLC、安防主机、动环监控系统，兼容性极强。

领航技术股份

一、核心工作原理

1. 传感器本体：内置电极探头或光电感应模块，正常状态下探头无液体接触，内部开关处于 断开 / 闭合的默认状态（分常开 NO、常闭 NC 两种类型）。

2. 触发逻辑：当探头接触到水或导电液体时，电极导通（或光电光路改变），触发内部开关状态翻转（常开变闭合，常闭变断开）。

3. 信号输出：干接点仅传输 “通 / 断” 的开关信号，无电压 / 电流输出，需由外部设备（如报警主机、PLC）提供工作电源，安全性高，抗干扰能力强。

二、关键类型与规格

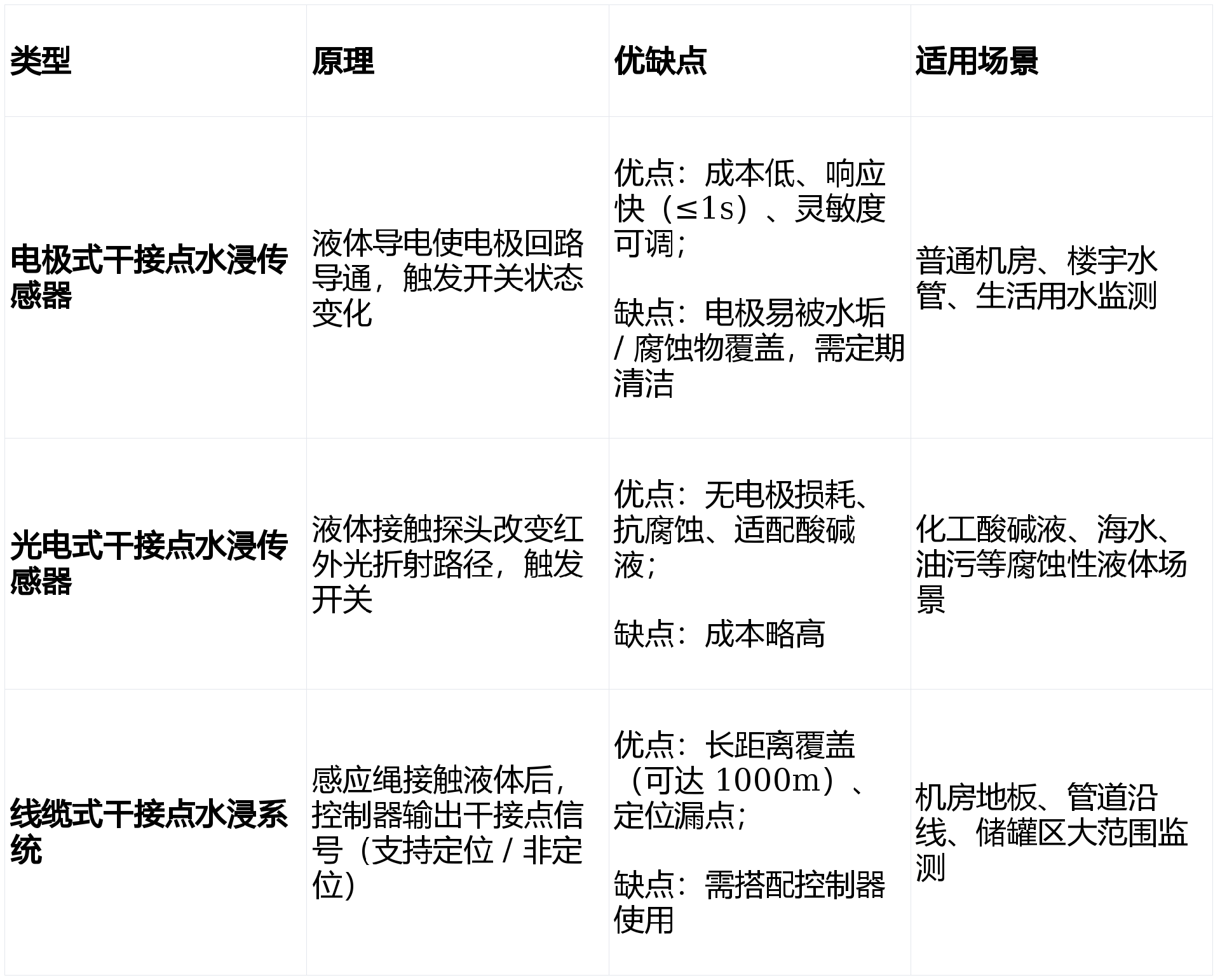

1. 按探测方式分类

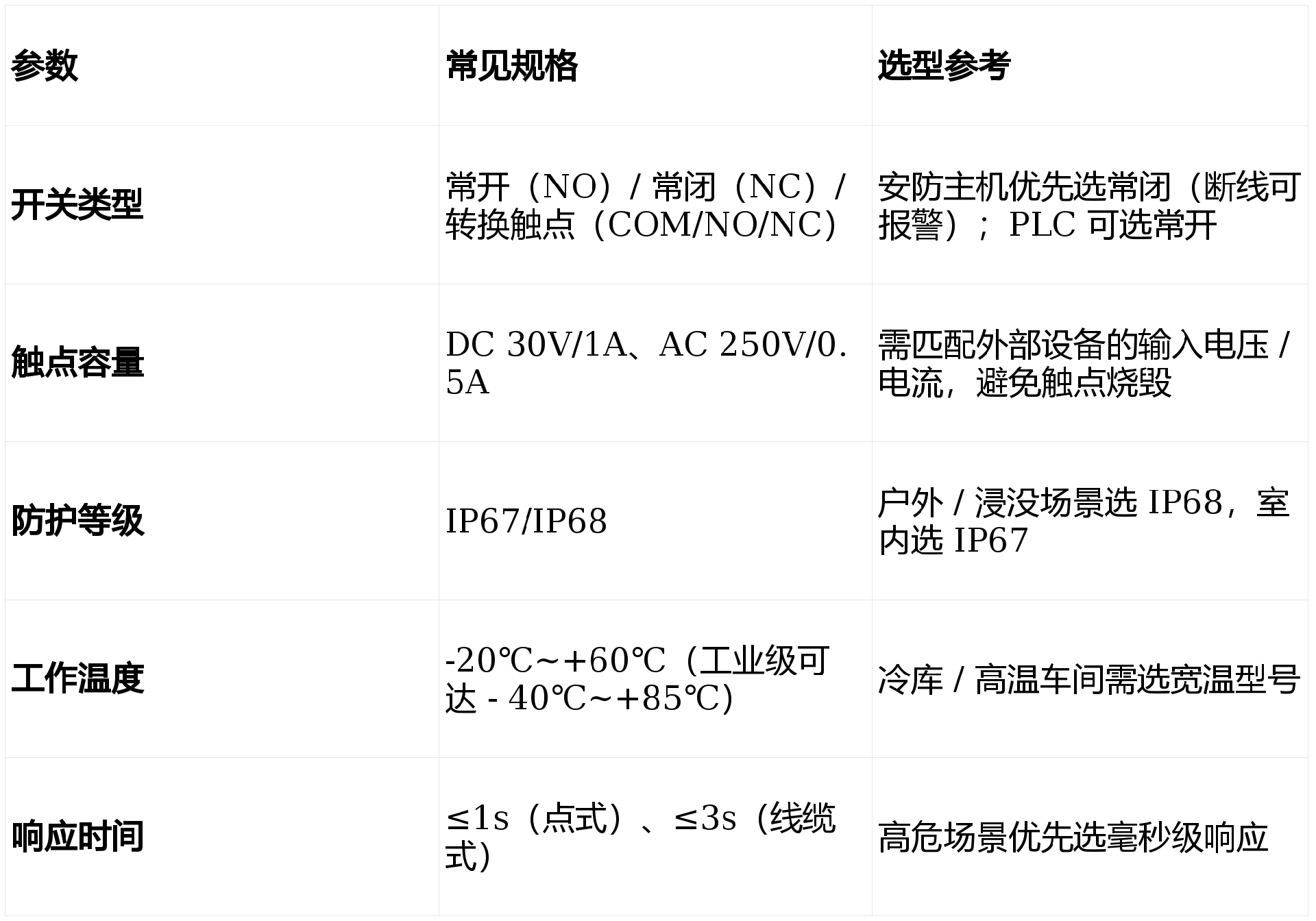

2. 核心电气规格（选型必看）

三、接线与联动方法（核心实操）

干接点传感器接线极其简单，以 常闭型（NC） 为例：

• 接线端子：传感器一般有 2 个端子（COM 公共端、NC 常闭端），部分带 NO 常开端。

• 外部供电：从报警主机 / PLC 取 DC 12V/24V 电源，正极接传感器 COM 端，负极接主机输入端子。

• 信号传输：

• 正常状态：COM 与 NC 闭合，主机检测到通路，无报警；

• 漏水触发：COM 与 NC 断开，主机检测到断路，触发声光报警 / 联动动作。

接线示意图：

报警主机DC24V+ → 传感器COM → 传感器NC → 报警主机信号输入 → 报警主机DC24V-

四、安装与维护要点

• 安装位置：

• 点式传感器：贴地安装在漏水风险点（如空调下方、机柜底部），电极面朝下，避免被杂物覆盖；

• 线缆式传感器：沿管道、地板低洼处铺设，用卡扣固定，感应绳与地面贴合，不悬空。

• 抗干扰措施：

• 远离强电磁设备（变频器、电机），避免信号线与动力线同管敷设；

• 腐蚀环境选用 316L 不锈钢电极或氟塑料感应绳。

• 日常维护：

• 每月清洁探头 / 感应绳表面的水垢、油污，避免灵敏度下降；

• 每季度测试开关状态，用沾水棉签接触探头，验证报警是否触发。

五、主流应用场景

• 机房动环监控：搭配动环主机，监测空调冷凝水、地板漏水，联动排风 / 关阀；

• 工业设备监测：接入 PLC，监测机床冷却水箱、液压系统泄漏，触发设备停机；

• 安防系统联动：接入防盗报警主机，作为周界防护的补充（如地下室积水报警）；

• 楼宇智能控制：接入楼宇自控系统（BMS），监测消防管道、卫生间水管渗漏。

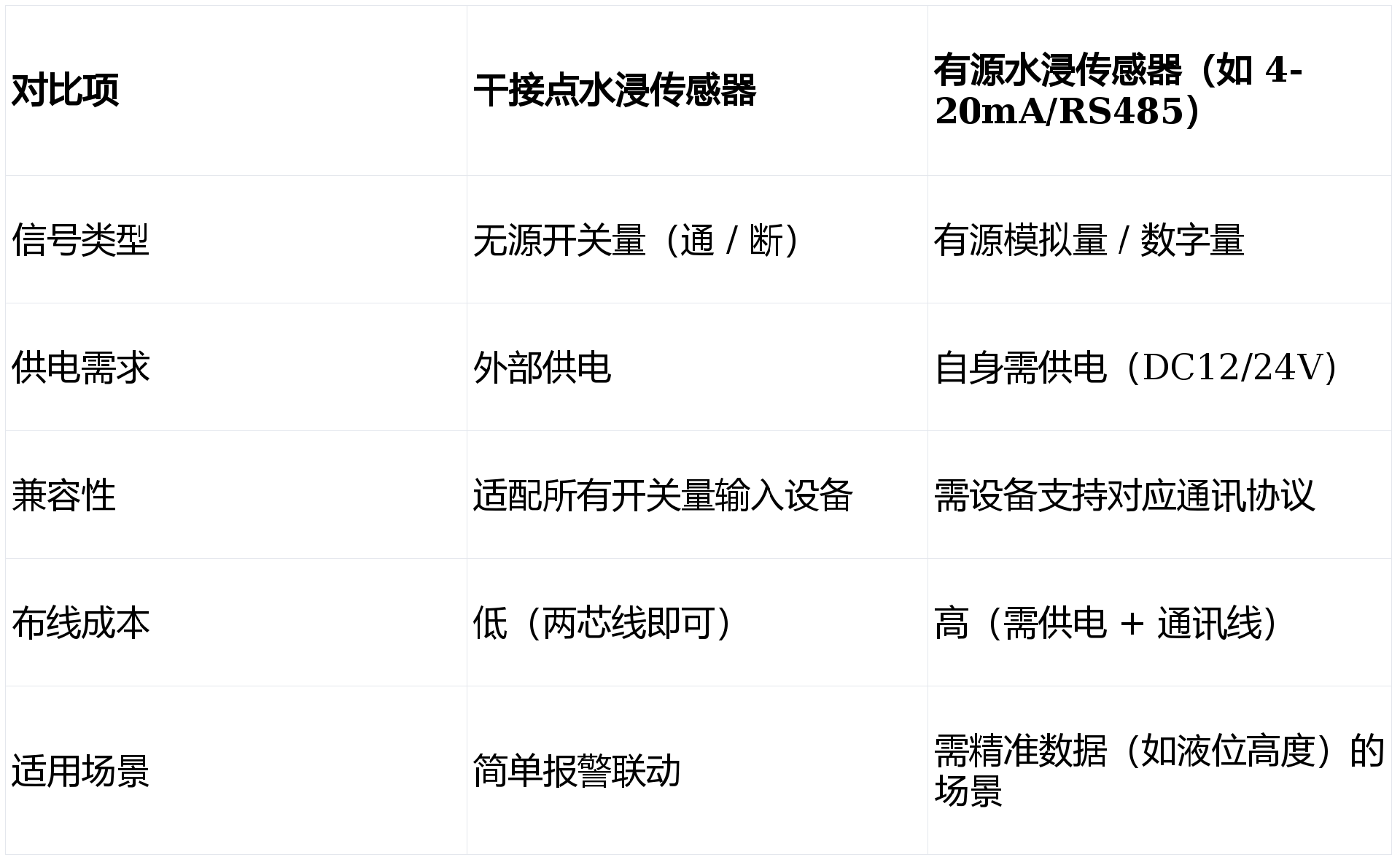

六、与有源传感器的区别
