双光束红外对射探测器是主动式红外入侵探测器的经典类型，由发射端和接收端配对组成，通过发射两束平行的不可见红外光束形成警戒防线，当入侵者同时遮挡两束光束时触发报警，广泛用于厂区围墙、别墅院墙、仓库周界等中远距离户外防护场景。

一、核心工作原理

• 发射端：内置 2 个红外发光二极管（LED），发射波长为 850nm 或 940nm 的红外光束，两束光平行排列，间距通常为几厘米到十几厘米。

• 接收端：内置 2 个对应的红外接收管，精准接收发射端的两束红外光，并将光信号转换为电信号；同时内置信号处理芯片，对两束光的信号进行同步验证。

• 报警触发逻辑

• 正常状态：接收端持续接收到稳定的两束红外光，芯片判定为 “无入侵”；

• 入侵状态：当人体、车辆等目标穿过警戒区域时，同时遮挡两束光束，接收端信号中断超过设定时长（一般可设 50~500ms），立即输出开关量报警信号；

• 防误触发设计：单束光束被飞鸟、落叶、小树枝遮挡时，不会触发报警，大幅降低自然干扰导致的误报。

二、核心结构与关键参数

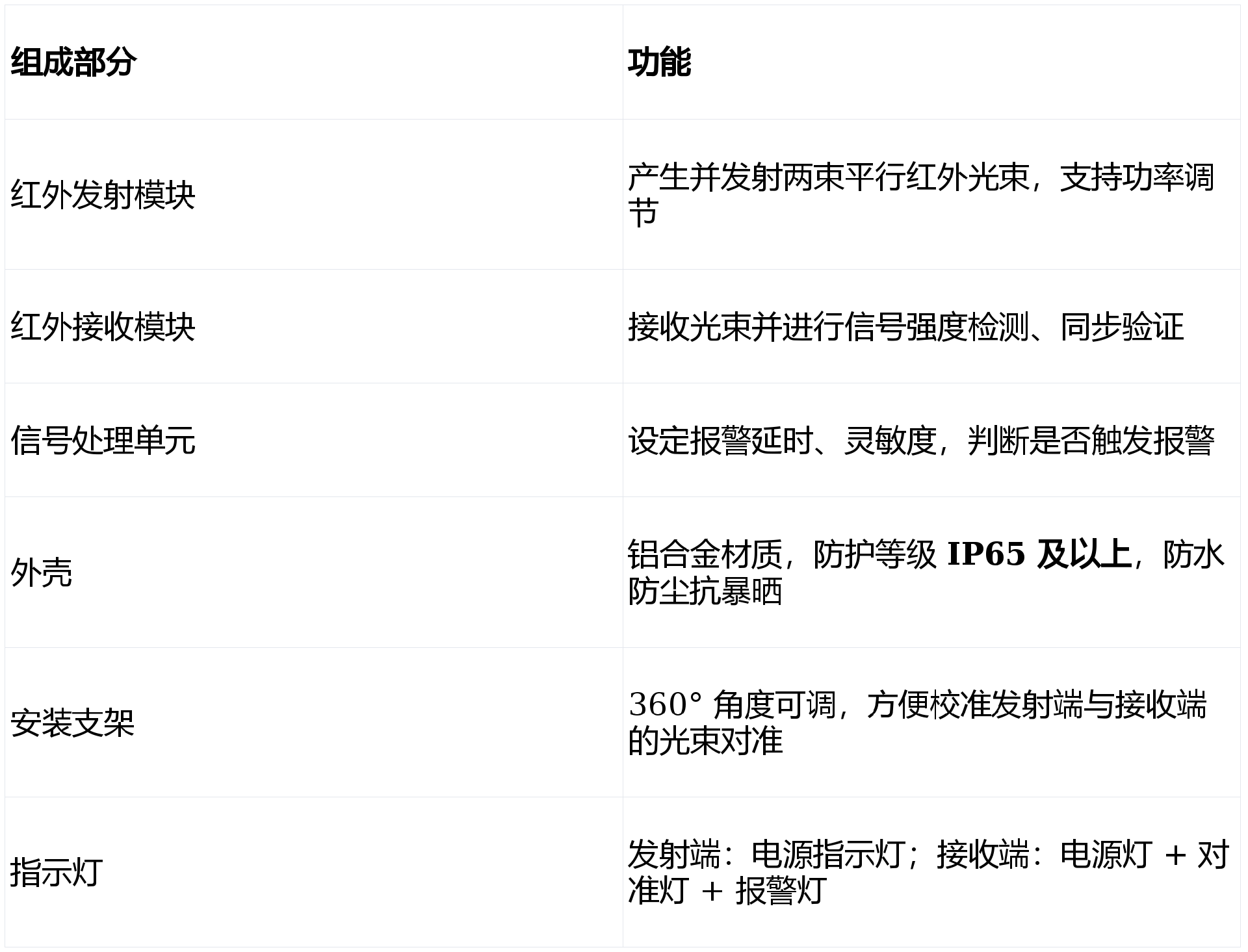

1. 基本结构

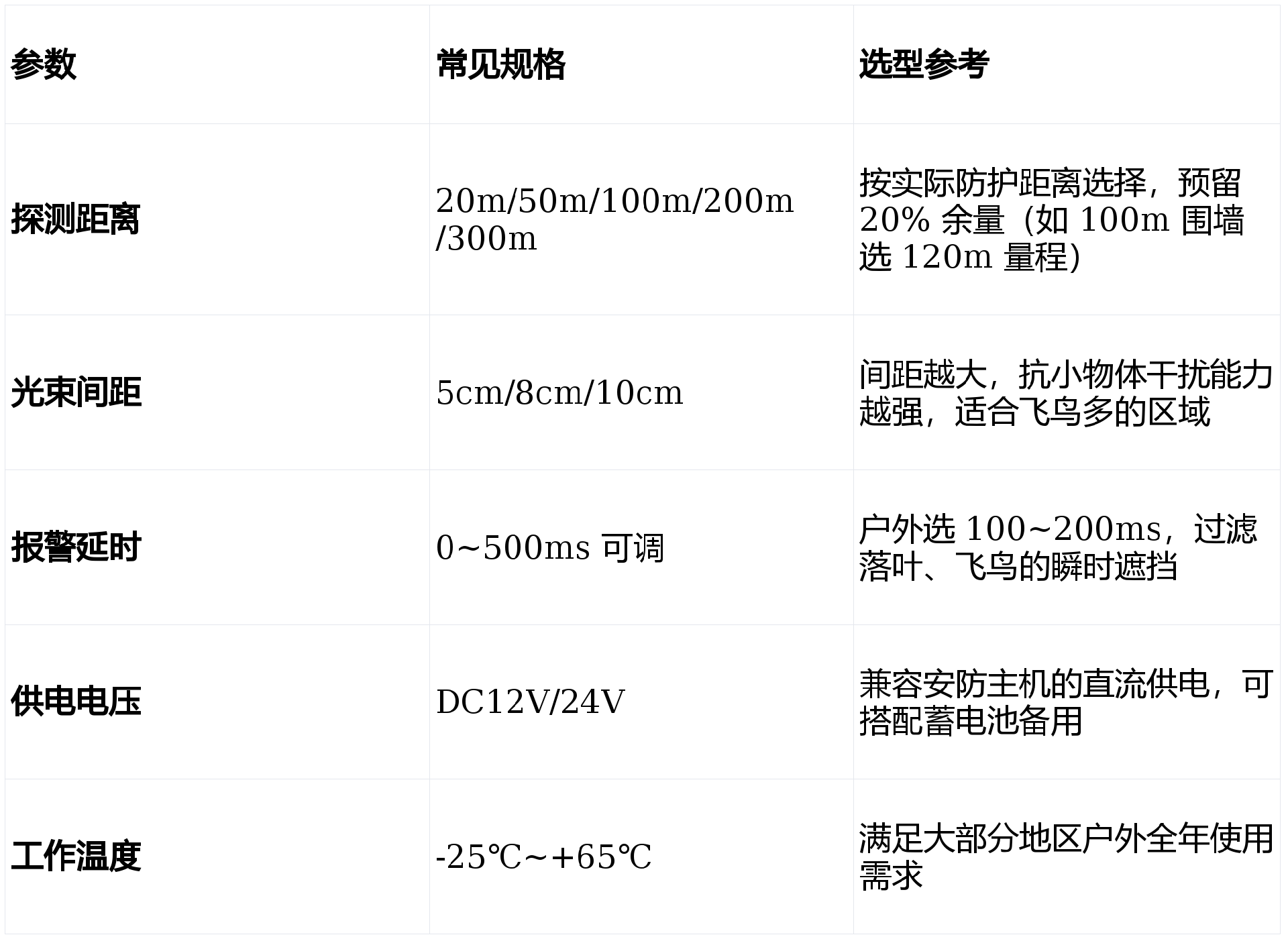

2. 关键性能参数

三、核心优势与局限性

1. 优势

• 抗干扰能力强：双光束同步验证，有效过滤单束光的误遮挡（飞鸟、落叶、沙尘）；

• 探测距离远：最远可达 300m，适合大面积厂区、园区的周界防护；

• 安装隐蔽：红外光不可见，不破坏建筑外观，比电子围栏更美观；

• 环境适应性好：防水防尘，耐高低温，可在恶劣户外环境长期稳定工作。

2. 局限性

• 需精准对准：发射端与接收端必须严格平行对准，否则光束错位会导致漏报或误报，长距离安装需用激光校准仪；

• 无法防范翻越 / 地下入侵：仅能检测穿过光束平面的目标，对翻越防线、挖地道的入侵方式无效，需搭配震动探测器、张力围栏等设备；

• 易被遮挡物长期干扰：若光束被树枝、杂物长期遮挡，会导致设备持续报警，需定期巡检清理。

四、安装与调试要点

• 安装高度：根据防护需求设置，一般距地面 0.8~1.2m（防宠物）或 1.5~2m（防人员钻越），围墙防护可安装在墙头内侧 / 外侧；

• 对准调试

• 通电后，调节发射端 / 接收端的支架角度，直到接收端的对准灯常亮；

• 用手同时遮挡两束光，测试报警灯是否亮起、安防主机是否收到报警信号；

• 单束光遮挡测试，确认不会触发报警，验证抗干扰功能；

• 日常维护

• 每月清洁发射 / 接收窗口的灰尘、蜘蛛网，避免影响光束传输；

• 暴雨、大风、暴雪后，检查支架是否松动、光束是否对准；

• 定期检查供电电压，避免电压不稳导致设备工作异常。

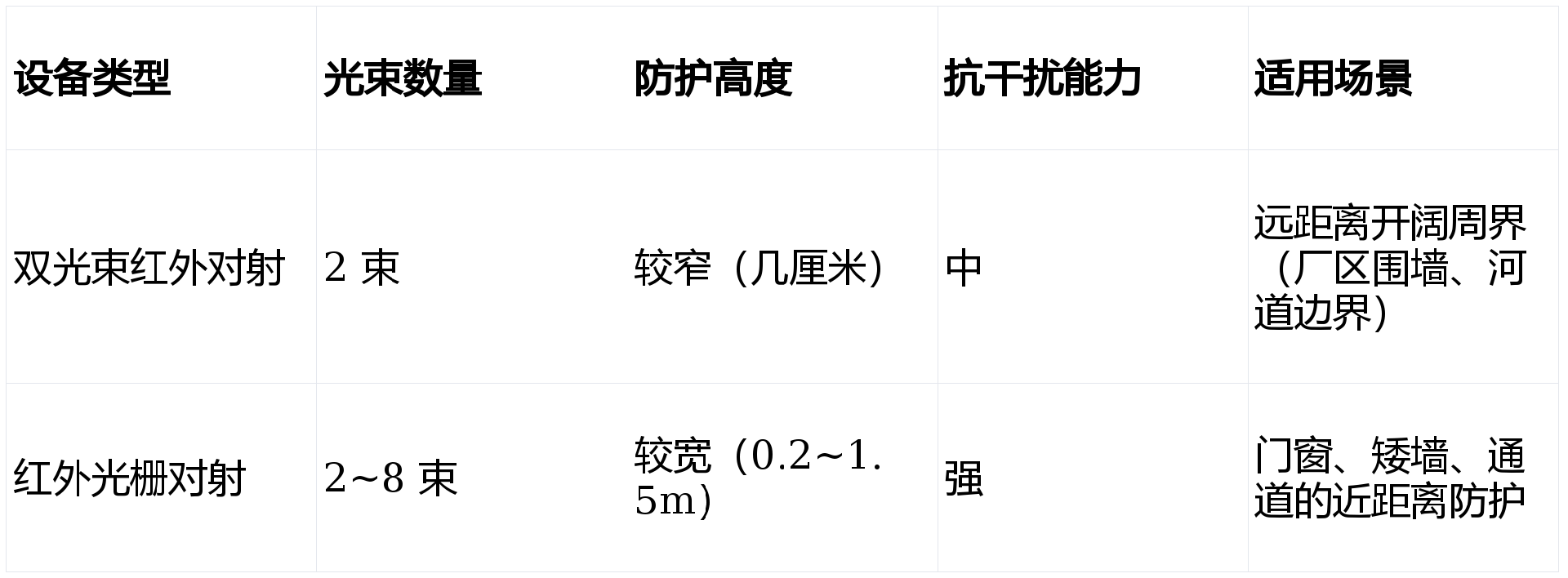

五、与红外光栅对射探测器的区别

两者同属主动式红外探测器，但防护场景和抗干扰能力有差异：
