红外光栅对射探测器（也称红外栅栏）是一种主动式红外入侵探测设备，核心由发射端和接收端配对组成，通过多束平行红外光束形成一道 “无形栅栏”，当物体遮挡光束时触发报警，广泛用于围墙、门窗、通道等周界安防场景。

一、核心工作原理

• 发射端：内置多个红外发光二极管（LED），发射出多束不可见红外光（波长通常为 850nm 或 940nm），光束呈平行排列。

• 接收端：内置与发射端数量对应的红外接收管，精准接收发射端的红外光束，并将光信号转换为电信号。

• 报警触发逻辑：

• 正常状态下，接收端持续接收到稳定的红外光束，系统判定为 “无入侵”；

• 当人体、车辆等物体穿过光束区域时，会遮挡 1 束或多束红外光，接收端信号中断；

• 接收端检测到信号中断后，立即向安防主机发送开关量报警信号，联动声光报警器、监控等设备。

二、核心结构与分类

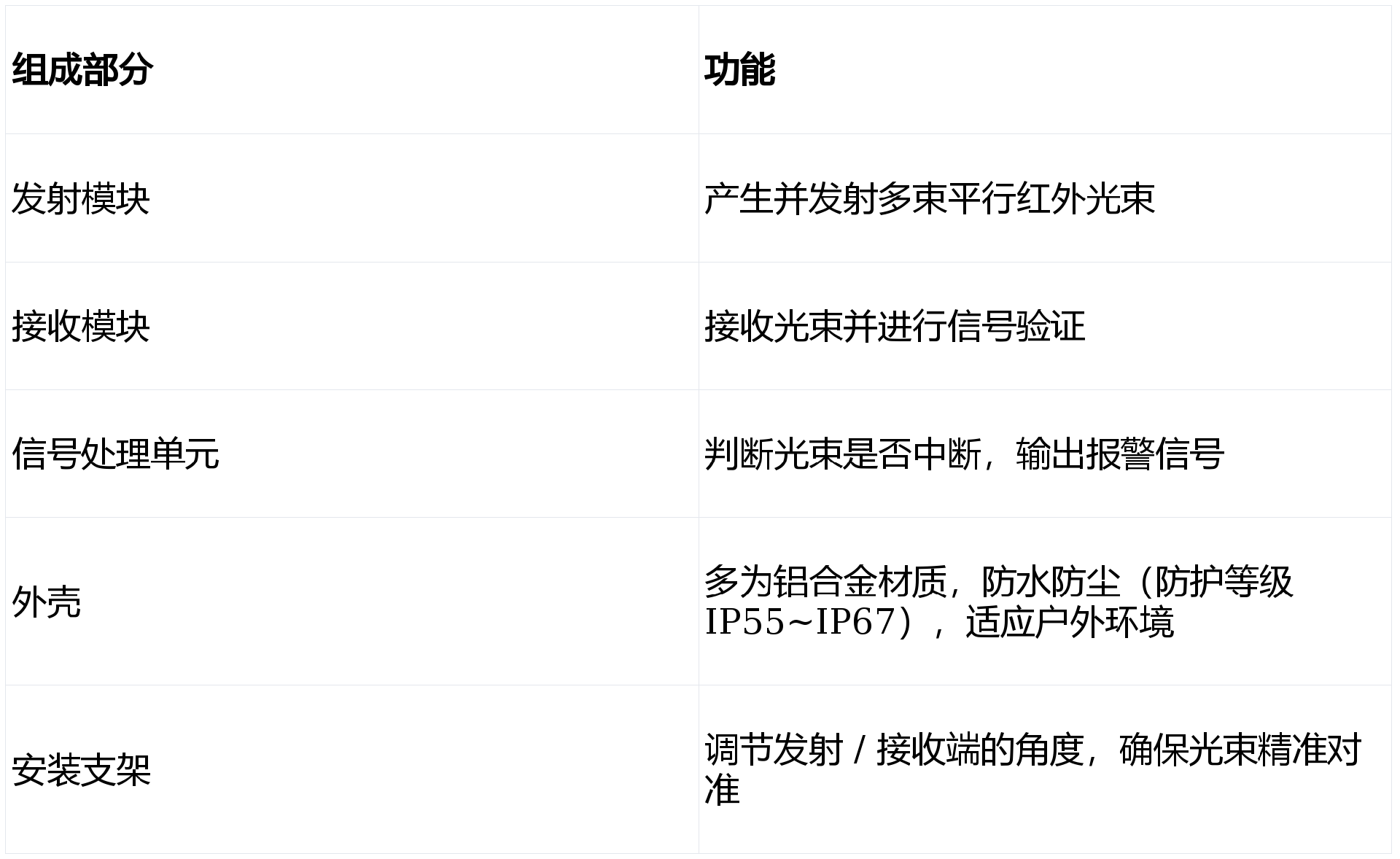

1. 基本结构

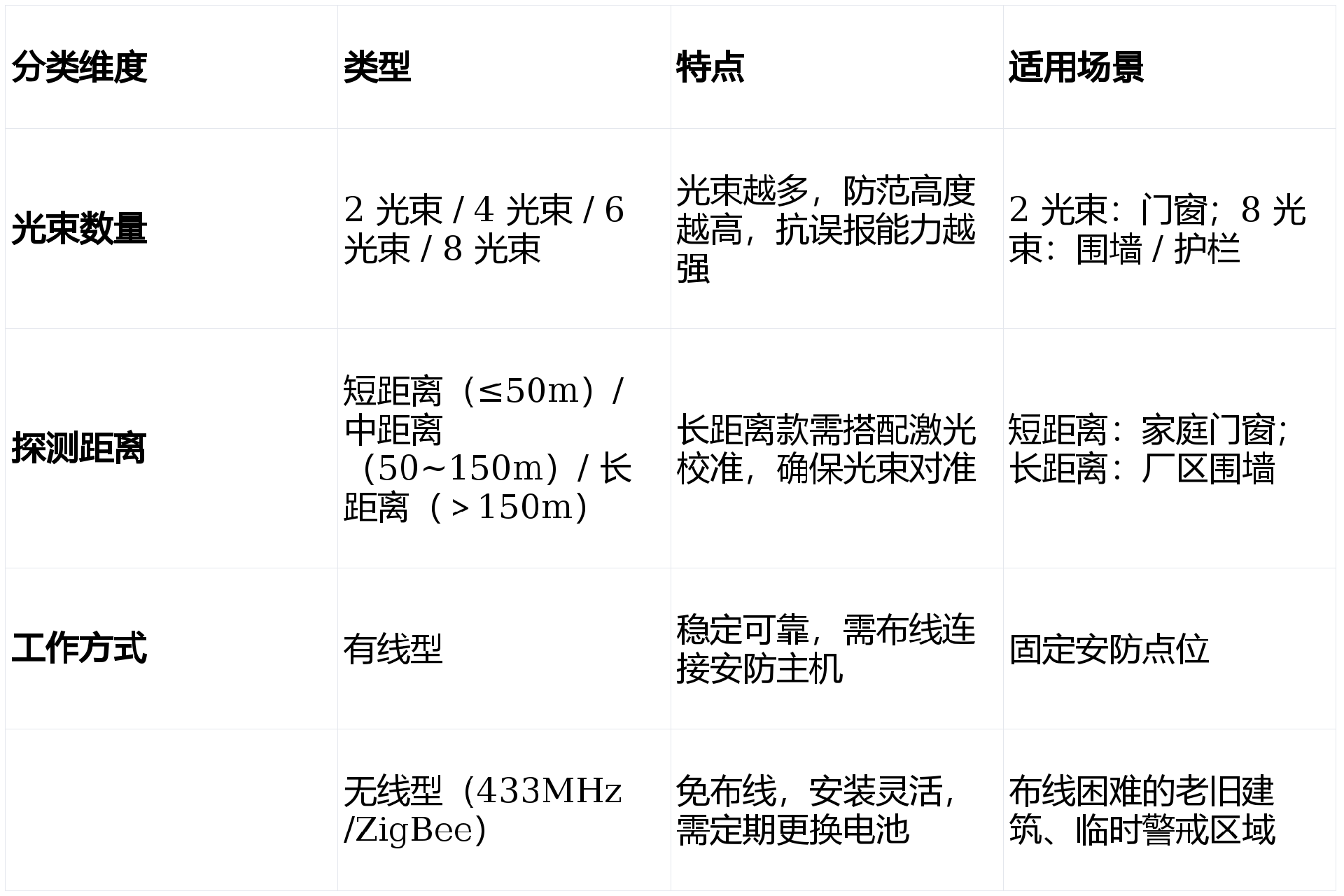

2. 常见分类

三、核心优势与局限性

1. 优势

• 抗干扰能力强：采用多光束同步验证技术，单束光束被树叶、飞鸟遮挡不会触发报警，大幅降低误报率；

• 防范区域明确：形成可见的 “红外墙”，防范范围可根据安装高度和光束数量灵活调整；

• 环境适应性好：户外款具备防水防尘、抗强光（阳光过滤技术）能力，可在 - 25℃~65℃温度范围内工作；

• 安装隐蔽：红外光不可见，不会影响建筑外观，比传统防盗网更美观。

2. 局限性

• 需精准对准：发射端与接收端必须严格平行对准，否则会导致光束错位，引发误报或漏报；

• 易被遮挡物干扰：长期使用后，灰尘、蜘蛛网覆盖发射 / 接收窗口会影响光束传输，需定期清洁；

• 无法防范翻越 / 地下入侵：仅能检测穿过光束区域的物体，对翻越栅栏、挖地道等入侵方式无效，需搭配震动探测器、电子围栏等设备。

四、安装与使用注意事项

• 安装高度：

• 门窗防护：安装高度距地面 1~1.2m，避免宠物触发；

• 围墙防护：安装高度距墙头 0.5~1m，覆盖围墙顶部及外侧区域。

• 对准调试：

• 通电后，通过接收端的指示灯判断光束对准情况（绿灯常亮 = 对准，红灯闪烁 = 未对准）；

• 长距离安装时，使用激光校准仪辅助定位，确保光束精准重合。

• 日常维护：

• 每月清洁发射 / 接收窗口的灰尘、杂物；

• 定期检查支架牢固性，防止风吹导致角度偏移；

• 暴雨、大雪后，及时清理设备表面的积水、积雪。

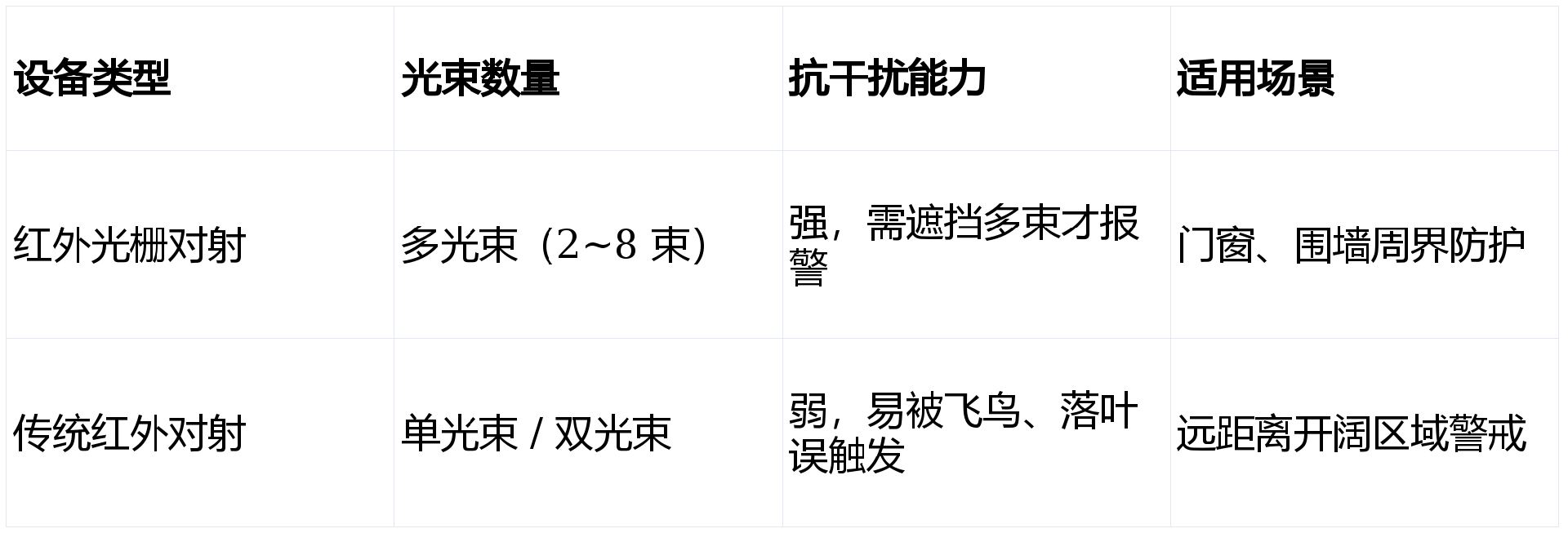

五、与红外对射探测器的区别

很多人会混淆红外光栅和红外对射，两者核心差异在于光束数量和抗干扰能力：
